MC-8342超聲波成孔成槽質量檢測儀
產品應用
鐵路、公路、港口、地鐵、軌道交通、市政工程等鉆孔樁、竹節樁、支盤樁的成孔、成槽質量檢測，所有地下連續墻成槽質量檢測
體積小巧

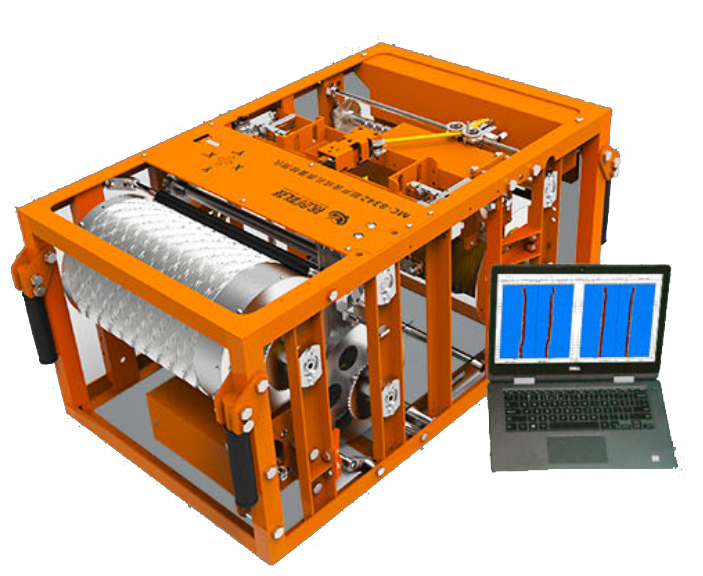

系統絞車體積小，普通轎車后備箱即可輕松裝載
電池供電
現場無需接電，大功率動力電池供電，使用更方便
數據精準
獨特的信號處理方式，避免現場電磁環境對信號的干擾，確保測試信號穩定精準
智能系統
系統高度智能化，在測試過程中探頭自動提升和下降
三維成像

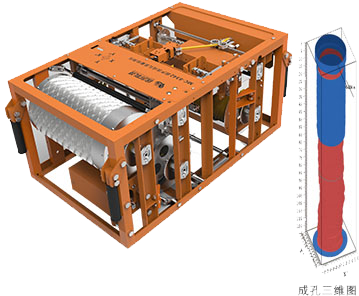

C-LEAF算法三維成像技術，直觀反映成孔狀態
參數列表
| 序號 | 型號 | MC-8342 | 備注 |
|---|---|---|---|
| 01 | 主控形式 | 嵌入式觸摸終端，4核處理器，2G內存 或筆記本電腦 | 主機或電腦與絞車無線連接，全程不接線 |
| 02 | 存儲容量 | 64GB | |
| 03 | 顯示模式 | 12.1寸 高亮顯示屏 | |
| 04 | 操作方式 | 觸摸屏 | |
| 05 | 操作系統 | Linux系統 | |
| 06 | 掃描速度 | ≥20次循環/秒 | |
| 07 | 頻帶寬度 | 1-500K | |
| 08 | 聲波不確定度 | ≤0.5% | |
| 09 | 測量精度（水平精度） | ±0.2%FS | |
| 10 | 測量范圍 | 300～11000mm(孔徑) | |
| 11 | 超聲頻率 | 83kHz | |
| 12 | 發射電壓 | 1000V | |
| 13 | 最大測量深度 | 100/150m | |
| 14 | 最大深度分辨率 | ≤5mm，深度誤差≤0.1% | |
| 15 | 聲速校準 | 有 | |
| 16 | 記錄方式 | 彩色圖像、數據文件 | |
| 17 | 輸出方式 | 普通（彩色）打印機 | 選配 |
| 18 | 數據導出 | USB或無線上傳 | |
| 19 | 工作溫度 | -20～+70℃ | |
| 20 | 絞車供電模式 | 內置鋰電池 不接電 | |
| 21 | 主機外形尺寸 | 300*250*50mm | |
| 22 | 主機重量 | 1.5KG | |
| 23 | 探頭尺寸 | 104mm*104mm*300mm | |
| 24 | 探頭質量 | 14kg | |
| 25 | 最大泥漿比重 | 1.4g/cm3 | |
| 26 | 升降速度 | 上升、下降、速度可調，0-20m/min可調，緊急提升 | |
| 27 | 孔底自停和孔口自停功能 | 有 | |
| 28 | 絞車提升裝置外形尺寸 | 800mm×460mm×360mm | |
| 29 | 絞車提升裝置重量 | 65kg | |
| 30 | 探頭固定裝置 | 全自動鎖止托盤 |
